English Návrh a výroba zajišťovacího přípravku do frézy na 2 druhy výrobku

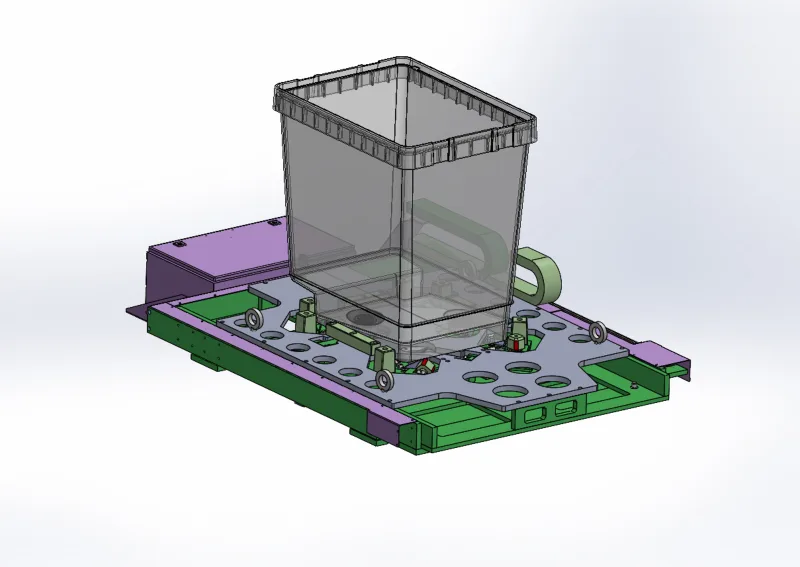

31. březen 2025Základem je spodní deska která má pneumatický zavážecí sytém, na který se kotví horní deska dle druhu výrobku, který je aktuálně potřeba obrábět. Na propojení jsme zvolili sdružený konektor Harting, kterým se spojuje jak pneumatika, tak signály řízení.
Návrh a výroba zajišťovacího přípravku do frézy na 2 druhy výrobku Jelikož výrobek váží 80kg, bylo nutné vymyslet zajišťovací trny tak, aby bylo možné obráběný díl zasunout bez zvedání.

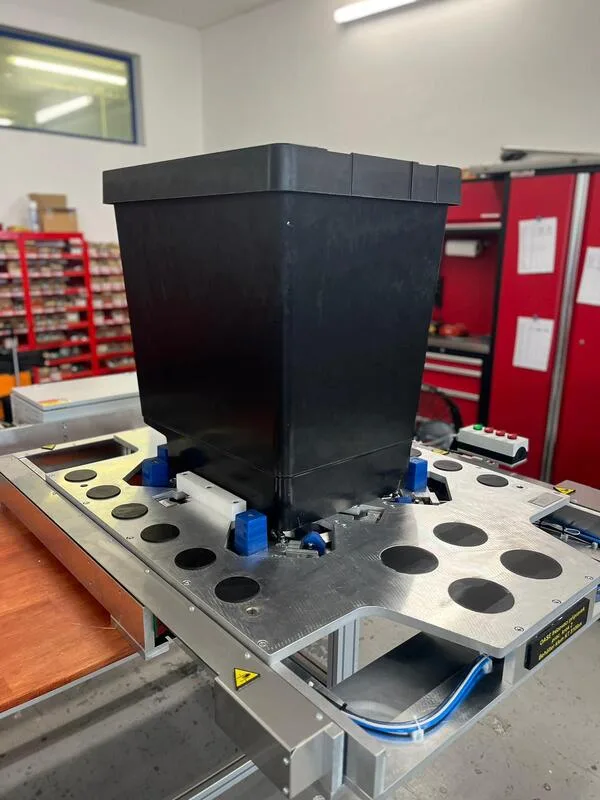

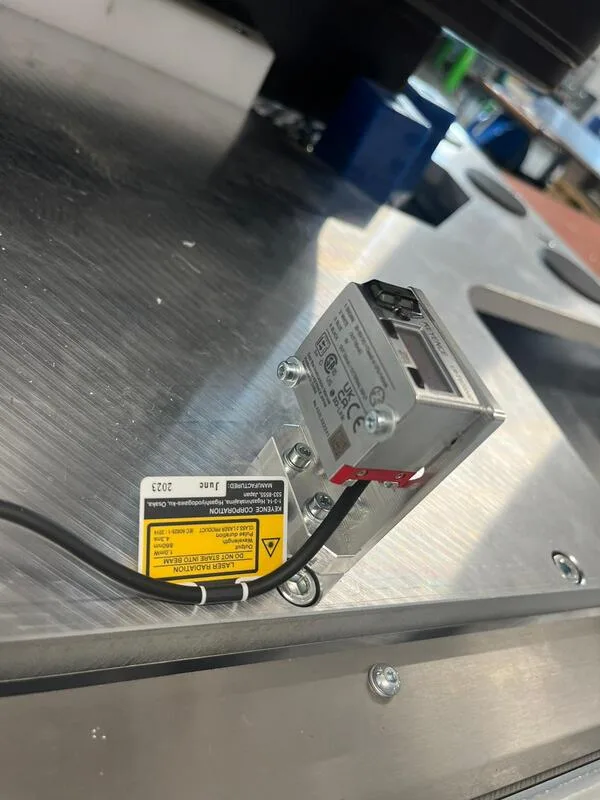

Již hotová zakázka ve fázi seřizování a testování před přejímkou.

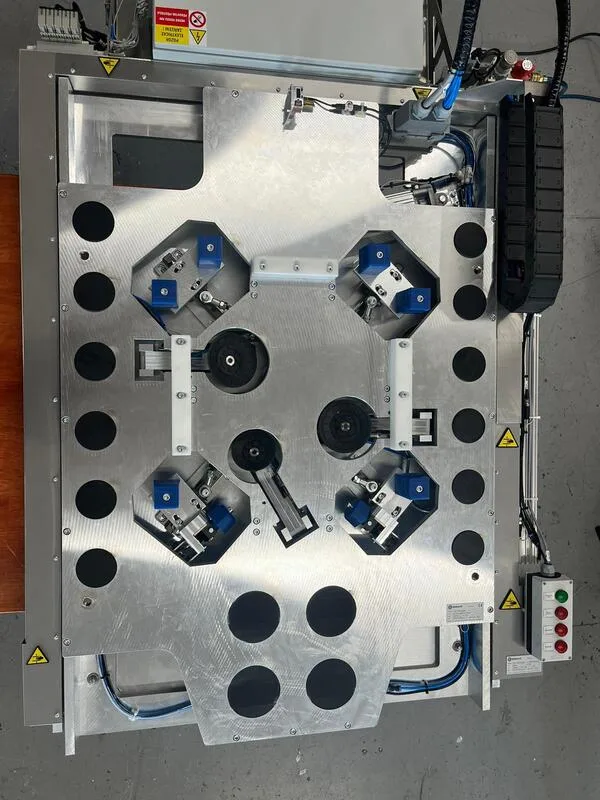

Pohled na desku shora. Pevné zajištění na vycentrované pozici zajišťují 3 velké přísavky.
Zadní pevné centrovací segmenty z kluzného plastu.

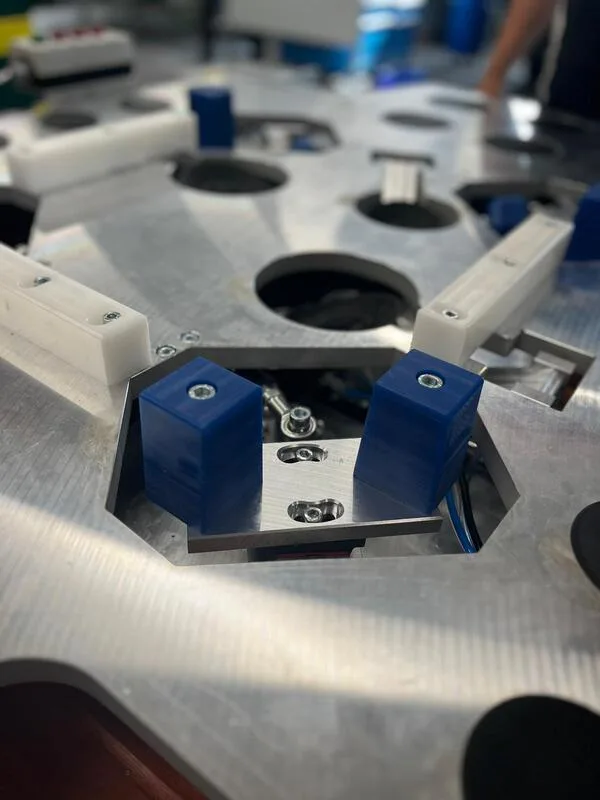

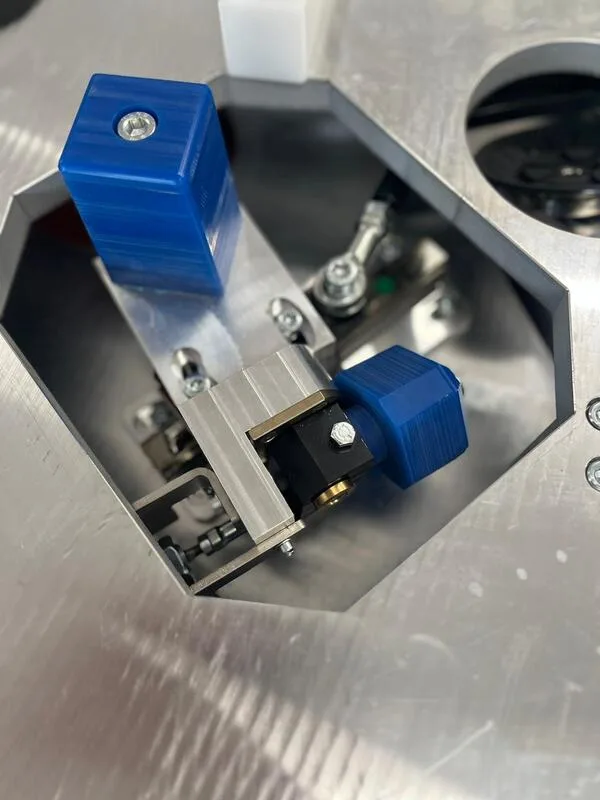

Přední centrovací segmenty z kluzného plastu, kdy je vždy čelní sklápěcí, aby se dal obrobek pohodlně zasunout.

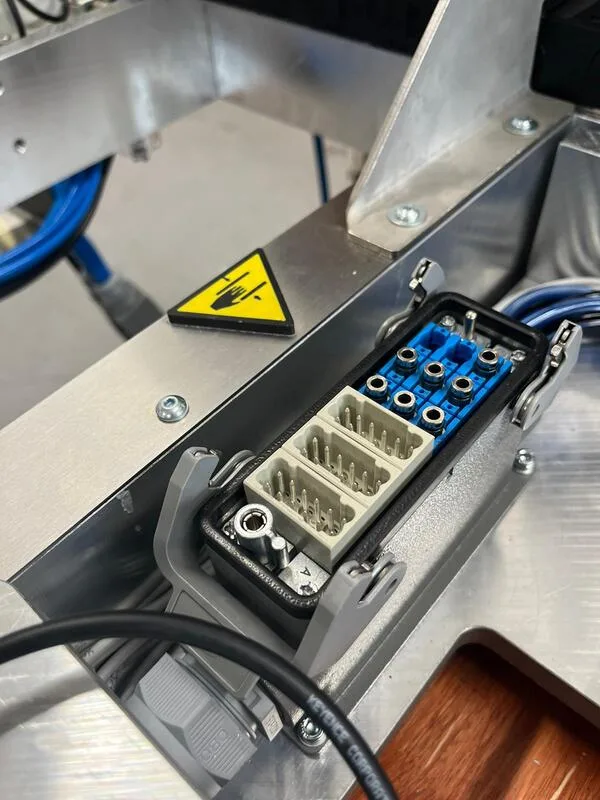

Detail sdruženého konektoru. Každá zajišťovací deska má svůj konektor. Na spodní desce je však jeden který je připraven na obě varianty.
